Soyut:Ticari binalar daha güvenilir, enerji tasarrufu sağlayan ve iklime uyumlu soğutma çözümleri talep ettikçe,Ticari Hava Soğutmalı Su Chillergiderek daha pratik bir seçim haline geldi.Mavi yoloteller, ofis kuleleri, okullar, hastaneler, fabrikalar ve diğer zorlu tesisler için yüksek sıcaklıktaki ortamlara uygun tasarımlarla ticari hava soğutmalı su soğutma grubu çözümleri geliştirmektedir. Bu kılavuz, bu soğutma gruplarının nasıl çalıştığını, ana bileşenlerini, temel avantajlarını, uygulamalarını ve alıcıların bir sistemi seçmeden önce dikkate alması gereken faktörleri açıklamaktadır.
İçindekiler
- Ticari Hava Soğutmalı Su Soğutma Grubu Nedir?
- Ticari Hava Soğutmalı Su Soğutma Grubu Nasıl Çalışır?
- Anahtar Bileşenler Nelerdir?
- Başlıca Avantajları Nelerdir?
- Ticari Hava Soğutmalı Su Soğutma Grupları Nerelerde Kullanılabilir?
- Doğru Chiller'ı Nasıl Seçmelisiniz?
- Ticari Hava Soğutmalı Su Soğutma Grubu Seçim Faktörleri
- Chiller Güvenilirliğini ve Hizmet Ömrünü Nasıl Artırabilirsiniz?
- Sıkça Sorulan Sorular
- Çözüm

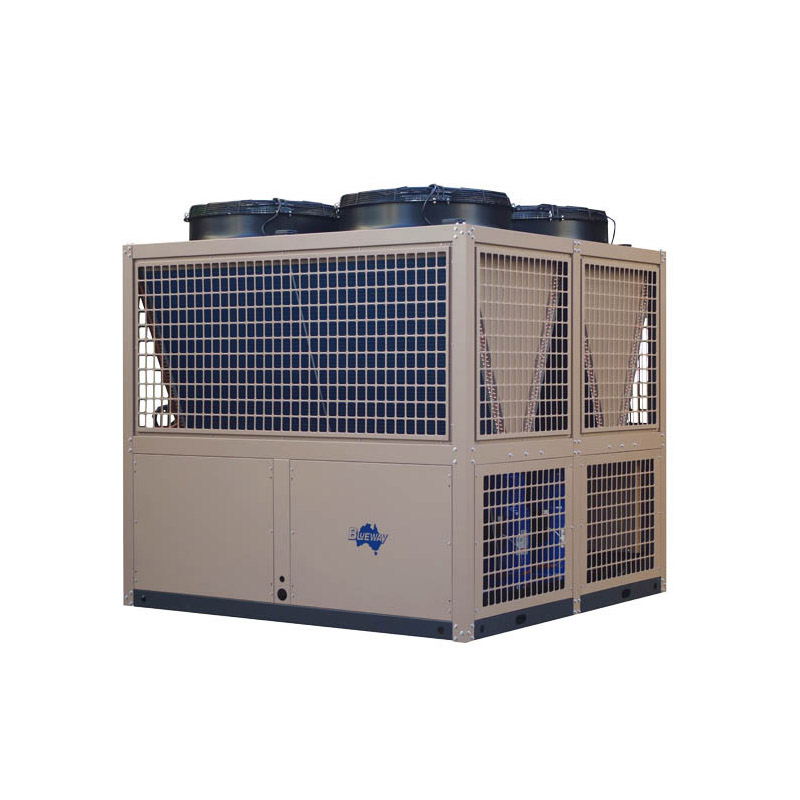

Ticari Hava Soğutmalı Su Soğutma Grubu Nedir?
Ticari hava soğutmalı su soğutucu, sudaki ısıyı uzaklaştırmak ve ticari tesisler için kontrollü bir soğutulmuş su kaynağı sağlamak üzere tasarlanmış, soğutma bazlı bir soğutma sistemidir. Su soğutmalı sistemlerin aksine, ısıyı doğrudan çevredeki havaya vererek soğutma kulesi ve ilgili kondenser-su altyapısı ihtiyacını ortadan kaldırır.
Ticari projeler için bu konfigürasyon, kurulumu kolaylaştırabilir ve gereken destekleyici ekipman miktarını azaltabilir. Blueway'in BAWC serisi ticari uygulamalar için tasarlanmıştır ve dış ortam sıcaklıklarının yaklaşık 53°C'ye ulaşabildiği zorlu tropikal ortamlar için yapılandırılabilir. Sistem aynı zamanda daha düşük çıkış suyu sıcaklıkları gerektiren iklimlendirme uygulamalarına da uyarlanabilir.
Tipik uygulamalar şunları içerir:
- Oteller ve tatil köyleri
- Ofis kuleleri ve ticari binalar
- Okullar ve eğitim tesisleri
- Hastaneler ve sağlık binaları
- Fabrikalar ve endüstriyel tesisler
- Villa grupları ve büyük konut geliştirmeleri
- Merkezi soğutulmuş su sistemleri gerektiren mühendislik projeleri
Ticari bir soğutma çözümü arayan proje planlayıcıları için şunları da keşfedebilirsiniz:hava soğutmalı su soğutucu serisiFarklı sistem konfigürasyonlarını karşılaştırmak için.
Ticari Hava Soğutmalı Su Soğutma Grubu Nasıl Çalışır?
Çalışma prensibi, ısının su devresinden soğutucu devresine aktarılmasına ve sonuçta bu ısının çevredeki havaya salınmasına dayanmaktadır.
- Su ısı eşanjörüne girer:Sıcak su, su tarafındaki devreden akar.
- Isı emilir:Soğutucu akışkan, ısı eşanjörü aracılığıyla sudan ısıyı emer.
- Soğutucu sıkıştırma:Kompresör soğutucu akışkanın basıncını ve sıcaklığını yükseltir.
- Isı reddi:Kondenser bobini, ısıyı soğutucu akışkandan dış havaya aktarır.
- Genleşme:Kısma veya genleşme cihazı soğutucu basıncını azaltır.
- Sürekli soğutma:Soğutucu akışkan ısı eşanjörüne geri döner ve döngü tekrarlanır.
Soğutucu akışkan ve su devrelerinin bu kombinasyonu, sistemin binadan veya su uygulamasından sürekli olarak ısıyı uzaklaştırırken kontrollü bir soğutulmuş su beslemesi sağlamasına olanak tanır.
Anahtar Bileşenler Nelerdir?
Ticari bir soğutma grubunun performansı büyük ölçüde ana bileşenlerinin kalitesine ve koordinasyonuna bağlıdır. İyi tasarlanmış bir sistem, ısı transfer verimliliğini, kompresör performansını, kontrol doğruluğunu, güvenliği ve bakım kolaylığını dengeler.
| Bileşen | Birincil İşlev | Ticari Değer |
|---|---|---|
| Kompresör | Soğutucu akışkanı dolaştırır ve sıkıştırır | Kararlı ve verimli soğutmayı destekler |
| Kondenser Bobini | Soğutucu akışkan ısısını dış havaya atar | Yüksek ortam koşullarında çalışma için gereklidir |
| Plakalı Eşanjör | Su ve soğutucu akışkan arasındaki ısıyı aktarır | Yüksek termal verimlilik ve kompakt tasarım sağlar |
| Su Pompası | Soğutulmuş suyu sirküle eder | Güvenilir su akışını korur |
| Genişletme Cihazı | Soğutucu basıncını ve akışını kontrol eder | Sistem kontrolünü ve kararlılığını artırır |
| Mikroişlemci Kontrol Cihazı | Sistem çalışmasını izler ve kontrol eder | Sıcaklık yönetimini ve korumayı iyileştirir |
| Güvenlik Koruma Sistemi | Anormal çalışma koşullarını tespit eder | Ekipmanın korunmasına ve arıza süresinin azaltılmasına yardımcı olur |
Mavi yol'in ticari sistemleri kanatlı ve borulu ısı transfer teknolojisini, hidrofilik olarak işlenmiş alüminyum kanatçıkları, içten yivli bakır boruları, akıllı dijital kontrolleri ve isteğe bağlı sirkülasyon pompası konfigürasyonlarını kullanır. Tasarım aynı zamanda yüksek ve düşük basınç koruması, kompresör aşırı yük koruması, su akışı koruması, faz hatası koruması ve donmaya karşı koruma gibi koruyucu fonksiyonları da içerir.
Başlıca Avantajları Nelerdir?
1. Yüksek Ortam Sıcaklıkları için Tasarlandı
Körfez ve tropikal bölgelerdeki ticari tesisler büyük bir zorlukla karşı karşıyadır: Dış ortam sıcaklıkları aşırı yükseldiğinde geleneksel soğutma ekipmanlarının performansı düşebilir. Tropikal odaklı bir soğutma grubu tasarımı, bu koşullar altında daha fazla operasyonel güven sağlayabilir.
2. Verimli Isı Transferi
Yüksek kaliteli ısı eşanjörleri ve optimize edilmiş kondansatör bobinleri, termal enerji aktarımının iyileştirilmesine yardımcı olur. Verimli ısı değişimi önemlidir çünkü soğutma performansını ve işletme maliyetlerini doğrudan etkiler.
3. Akıllı Kontrol
Dijital ekranlı mikroişlemci tabanlı bir kontrolör, çalışma koşullarını izleyebilir ve doğru sıcaklık yönetimi sağlayabilir. RS485 gibi arayüzler, gerektiğinde merkezi bina kontrol sistemlerine entegrasyonu da destekleyebilir.
4. Esnek Kurulum
Hava soğutmalı sistemler soğutma kulesine veya kondenser-su döngüsüne ihtiyaç duymaz. Bu özellikle kurulum alanı, su mevcudiyeti veya altyapı karmaşıklığının endişe verici olduğu durumlarda değerli olabilir.
5. Modüler ve Özelleştirilmiş Çözümler
Büyük ticari projeler, farklı soğutma kapasiteleri veya birden fazla soğutma modülü gerektirebilir. Modüler konfigürasyonlar mühendislik projeleri, nakliye, kurulum ve gelecekteki kapasite planlaması için daha fazla esneklik sağlayabilir.
Ticari Hava Soğutmalı Su Soğutma Grupları Nerelerde Kullanılabilir?
Ticari hava soğutmalı su soğutucunun çok yönlülüğü, onu çok çeşitli tesisler için uygun kılar. Doğru konfigürasyon gerekli su sıcaklığına, soğutma kapasitesine, ortam koşullarına, çalışma programına ve proje tasarımına bağlıdır.
- Oteller:Konuk tesisleri ve merkezi soğutma uygulamaları için soğutulmuş su gereksinimlerini destekler.
- Ofis Kuleleri:Geniş kullanım alanları için merkezi bir soğutma kaynağı sağlar.
- Hastaneler:Zorlu sağlık hizmeti ortamları için stabil soğutma koşullarının korunmasına yardımcı olur.
- Okullar:Eğitim binaları için merkezi sıcaklık kontrol özelliği sunar.
- Fabrikalar:Prosesle ilgili veya tesis soğutma gereksinimlerini destekleyebilir.
- Konut Gelişmeleri:Villa grupları ve büyük ölçekli konut projelerine uygundur.
- Mühendislik Projeleri:Modüler konfigürasyonlar özelleştirilmiş HVAC tasarımlarına dahil edilebilir.
Tropikal Körfez uygulamalarında hava soğutmalı su soğutucuları, sistemin amaçlanan su uygulamasına uygun şekilde tasarlanması koşuluyla banyo, mutfak, çamaşırhane ve diğer evsel su ihtiyaçları gibi uygulamalar için çatı üstü tank suyunu soğutmak için de kullanılabilir.
Doğru Chiller'ı Nasıl Seçmelisiniz?
Ticari bir soğutucu seçmek, satın alma fiyatını karşılaştırmaktan daha fazlasını içermelidir. Mühendislik ekipleri ve satın alma yöneticileri, işletim ortamının ve yaşam döngüsü gereksinimlerinin tamamını değerlendirmelidir.
- Soğutma kapasitesini belirleyin:Ekipmanı yalnızca bina büyüklüğüne göre seçmek yerine gerçek soğutma yükünü hesaplayın.
- Giriş ve çıkış suyu sıcaklıklarını tanımlayın:Farklı uygulamalar farklı soğutulmuş su sıcaklık aralıkları gerektirir.
- Ortam koşullarını kontrol edin:Yüksek sıcaklıktaki bölgeler, yüksek dış ortam sıcaklıkları için özel olarak tasarlanmış ekipmanlar gerektirir.
- Güç gereksinimlerini gözden geçirin:Sipariş vermeden önce voltajı, frekansı, fazı ve elektrik kapasitesini doğrulayın.
- Kontrolleri değerlendirin:RS485, merkezi kontrol veya diğer iletişim fonksiyonlarının gerekli olup olmadığını kontrol edin.
- Bakım erişimini göz önünde bulundurun:Ekipman düzeni, teknisyenlerin bobinleri, pompaları, elektrikli bileşenleri ve soğutma bileşenlerini incelemesine olanak tanımalıdır.
- Özelleştirmeyi tartışın:Büyük mühendislik projeleri için OEM veya özelleştirilmiş çözümler, standart ekipmana göre daha iyi bir uyum sağlayabilir.
Ticari Hava Soğutmalı Su Soğutma Grubu Seçim Faktörleri
| Seçim Faktörü | Alıcıların Neleri Kontrol Etmesi Gerekir? | Neden Önemlidir? |
|---|---|---|
| Soğutma Kapasitesi | Gerekli soğutma yükü ve tepe talebi | Küçük boyutlandırmayı veya gereksiz aşırı boyutlandırmayı önler |
| Ortam Sıcaklığı | Maksimum dış tasarım sıcaklığı | Sıcak iklimlere uygunluğu belirler |
| Çıkış Suyu Sıcaklığı | Uygulamaya özel sıcaklık gereksinimi | Soğutma grubunun son kullanıma uygun olmasını sağlar |
| Kontrol Sistemi | Dijital kontrolör ve iletişim arayüzü | Hassas çalışmayı ve merkezi yönetimi destekler |
| Kurulum | Mevcut alan, hava akışı ve servis açıklığı | Kurulum verimliliğini ve bakımı etkiler |
| Hizmet | Bileşen erişilebilirliği ve tedarikçi desteği | Uzun vadeli arıza sürelerinin azaltılmasına yardımcı olur |
Chiller Güvenilirliğini ve Hizmet Ömrünü Nasıl Artırabilirsiniz?
Yüksek performanslı bir soğutma grubu bile uygun çalıştırma ve bakım gerektirir. Tesis yöneticileri, önleyici bir bakım programı oluşturarak uzun vadeli güvenilirliği artırabilir.
- Kondenser serpantinlerini temiz ve aşırı toz veya döküntüden uzak tutun.
- Su akışını ve pompa çalışma koşullarını düzenli olarak kontrol edin.
- Soğutucu akışkan tarafı çalışma parametrelerini izleyin.
- Elektrik bağlantılarını ve koruma cihazlarını kontrol edin.
- Anormal gürültü, titreşim veya sıcaklık dalgalanmaları olup olmadığını kontrol edin.
- Hava soğutmalı kondansatörün etrafında yeterli hava akışını sağlayın.
- Kontrol cihazı alarmlarını ve çalışma kayıtlarını inceleyin.
- Ekipman ve proje gereksinimlerine göre profesyonel denetim planlayın.
Ticari kurulumlarda önleyici bakım özellikle önemlidir çünkü beklenmedik soğutma sistemi kesintileri binanın konforunu, üretim programlarını, bina sakinlerinin güvenliğini ve işletme maliyetlerini etkileyebilir.
Sıkça Sorulan Sorular
Hava soğutmalı ve su soğutmalı soğutma grupları arasındaki temel fark nedir?
Hava soğutmalı bir soğutma grubu ısıyı doğrudan dış havaya verirken, su soğutmalı bir soğutma grubu normalde kondenser suyu ve bir soğutma kulesi kullanır. Hava soğutmalı tasarımlar, bir soğutma kulesi veya kondenser-su devresi gerektirmediğinden altyapıyı basitleştirebilir.
Ticari Hava Soğutmalı Su Soğutma Grupları çok sıcak iklimlerde çalışabilir mi?
Evet. Chiller seçiminde maksimum dış tasarım sıcaklığı dikkate alınmalıdır. Blueway'in tropik odaklı ticari soğutma grubu tasarımları yüksek ortam koşullarına yöneliktir ve yaklaşık 53°C'ye ulaşan ortamlarda çalışacak şekilde tasarlanabilir.
Soğutucu 7°C'de su sağlayabilir mi?
Evet, Blueway, çıkış suyu sıcaklığının yaklaşık 7°C'ye kadar düştüğü iklimlendirme uygulamaları için farklı bir soğutucu tasarımı sağlayabileceğini belirtiyor. Evsel soğutulmuş su uygulamaları farklı bir tasarım kullanır ve aynı konfigürasyonlar olarak değerlendirilmemelidir.
Ticari bir soğutucu 60Hz güce göre özelleştirilebilir mi?
Evet. Blueway, maliyet ve kompresör seçeneklerinin standart 50Hz konfigürasyonlardan farklı olabilmesine rağmen 60Hz konfigürasyonların da sağlanabileceğini belirtiyor. Projenin elektrik gereksinimleri üretimden önce doğrulanmalıdır.
Büyük ticari soğutucular uluslararası olarak sevk edilebilir mi?
Büyük sistemler, taşıma ve konteyner yükleme hususları dikkate alınarak tasarlanabilir. Üreticinin uygun bir yükleme ve nakliye planı hazırlayabilmesi için alıcıların istenen modeli, miktarı, varış yerini ve proje gereksinimlerini sağlaması gerekir.
Çözüm
İyi tasarlanmışTicari Hava Soğutmalı Su Chillermodern ticari tesisler için güvenilir soğutma, akıllı kontrol, kurulum esnekliği ve yüksek ortam performansının etkili bir kombinasyonunu sağlayabilir. Zorlu iklimlerdeki projeler için gerçek çalışma koşullarına göre tasarlanmış bir sistemin seçilmesi özellikle önemlidir. Blueway'in ticari soğutma grubu çözümleri, çeşitli ticari soğutma gereksinimlerini karşılamak için tropikal odaklı mühendisliği, verimli ısı transfer bileşenlerini, akıllı kontrolleri, güvenlik korumasını ve ölçeklenebilir konfigürasyonları birleştirir. Bir otel, ofis, hastane, fabrika, okul veya büyük HVAC mühendislik projesi planlıyorsanız Blueway'in Ticari Hava Soğutmalı Su Soğutma Grubu çözümlerini keşfedin vebize UlaşınTeknik danışmanlık, konfigürasyon önerileri ve projeye özel fiyat teklifi için.
